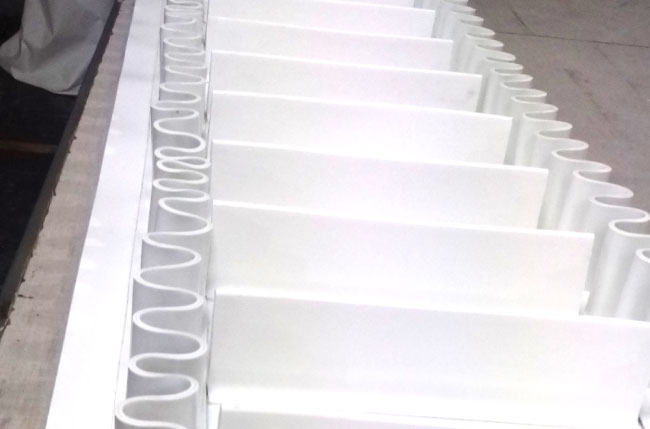

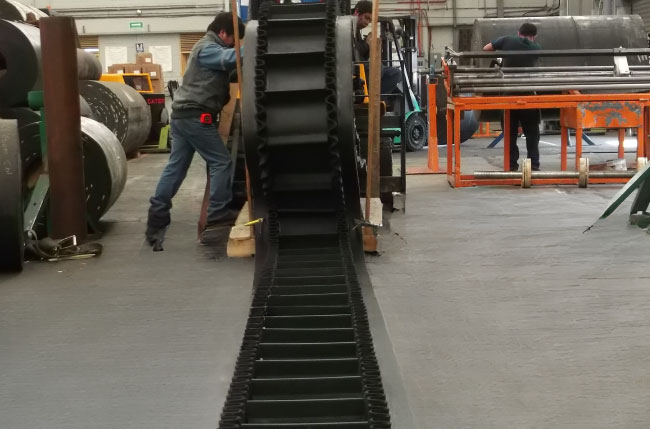

Bandas con Olanes

Las bandas transportadoras con olanes de contención y empujadores transversales han sido desarrolladas principalmente para el transporte en planos muy inclinados de incluso hasta 90o (plano vertical).

Son bandas con un alto grado de flexibilidad, el cual permite pasar de transporte horizontal a vertical y viceversa: incluso se pueden adaptar a otras figuras diferentes que se pudieran plantear. Aumenta en 4 veces la capacidad de transporte en comparación con otros tipos de bandas convencionales de la misma anchura.

Se diferencia de las bandas existentes en el mercado por estar fabricada mediante el proceso de vulcanizado en caliente, lo cual le aporta seguridad, estabilidad y durabilidad.

La fabricación de bordes de contención comprende una amplia gama en alturas que comienza con 40mm., y alcanza hasta los 600mm.

Todos los bordes se pueden fabricar con un refuerzo textil especialmente recomendado a partir de alturas superiores a 160mm., necesario a partir de 250mm.

Especificaciones Técnicas

Tipo de Olán Alto (mm) Ancho (mm) Peso (Kg/m)
Sin capa reforzada 60 50 1.6
80 50 1.8
100 50 2.1
120 50 2.3
120 50 2.4
160 78 4.1
Con capa reforzada 200 78 5.2
240 78 6.2
250 75 7.5
280 75 8.7
320 75 87

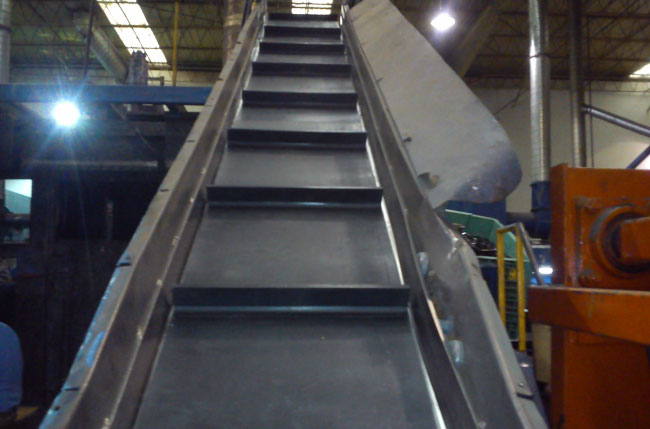

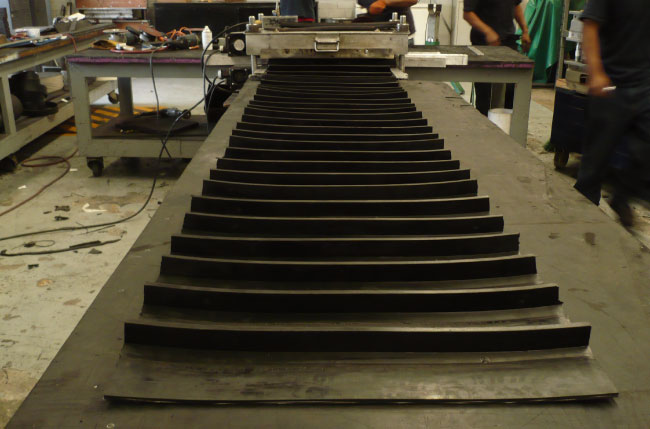

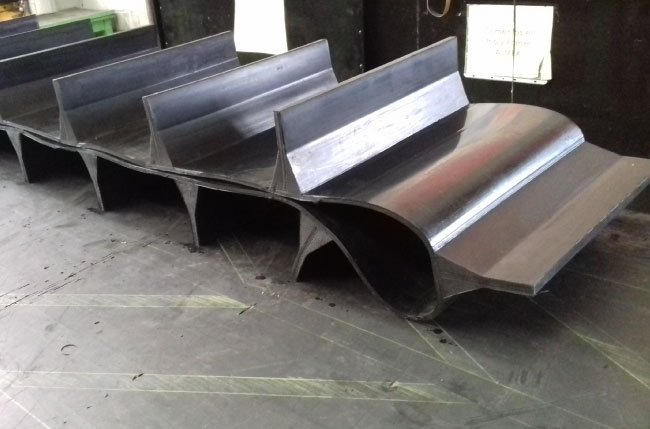

Bandas con Empujadores

La fabricación de los Empujadores se realiza por moldeo con altas exigencias de resistencia a la abrasión y tolerancias.

La altura de estos tacos es normalmente de 10 a 20 mm. menos que la altura de los bordes ondulados. Bajo pedido, la base de los tacos puede llevar un recubrimiento de poliuretano.

Para bordes ondulados a partir de 120 mm. de altura se dispone de piezas de sujeción para el ajuste de los tacos a los bordes ondulados.

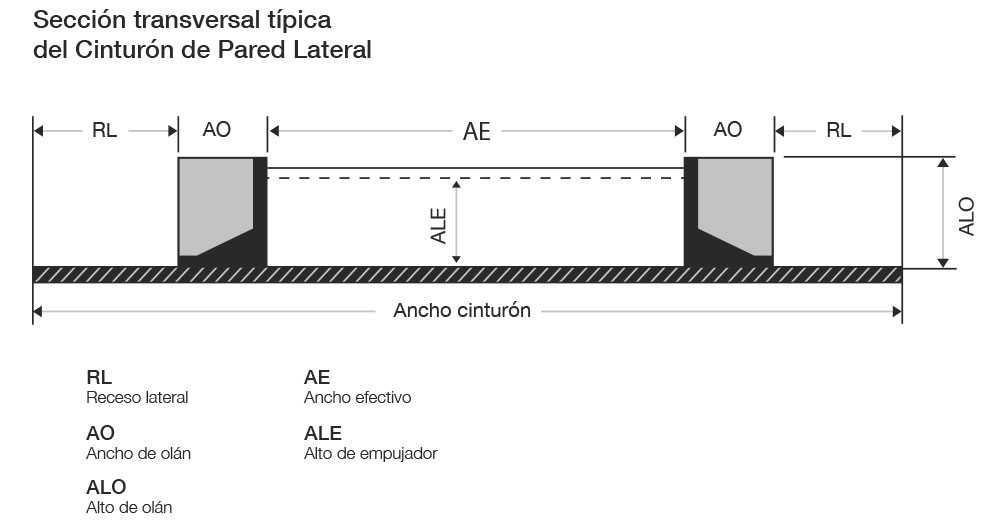

Se fabrican normalmente los tipos T, C y TC (ver croquis), que se diferencian en resistencia, capacidad de carga y resistencia a la abrasión, manteniendo el mismo grado de flexibilidad.

Gracias a su fabricación de vulcanizado en caliente a la superficie de la banda ayuda atendercualquier aplicación de distintas industrias.

Especificaciones Técnicas

Tipo de Empujador Alto (mm) Ancho (mm) Peso (Kg/m)
"T" Standar 40 70 0.9
60 100 1.3
75 100 1.5
110 100 2.5
"C" Standar 75 100 1.7
90 100 2.1
110 100 2.6
TC Reforzado 110 100 2.75
140 150 4.96
180 150 5.75
220 150 7.56
230 150 9.75
280 173 13.9

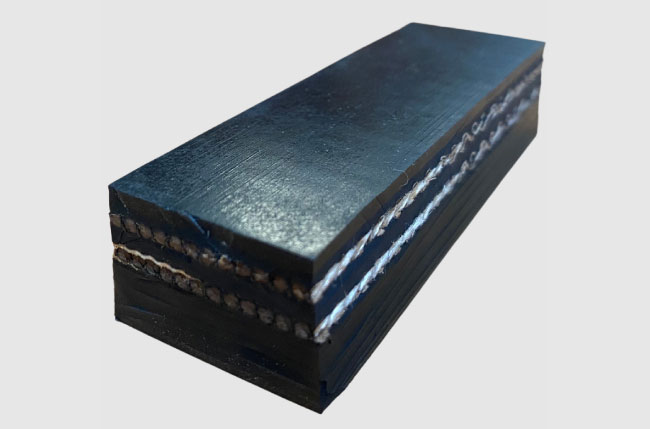

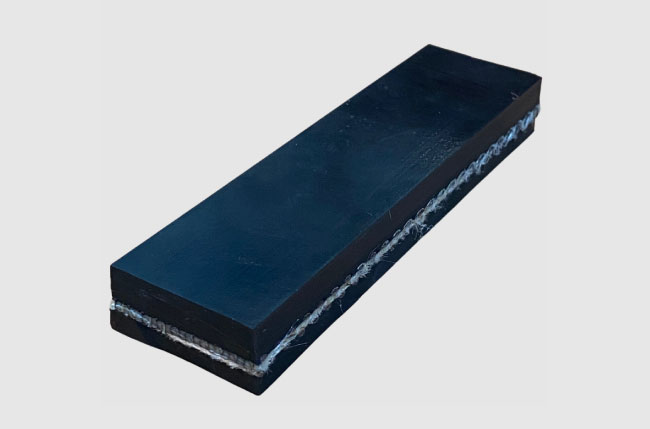

Bandas de Tejido Recto

La utilización de bandas con trama rígida transversal presenta importantes ventajas. Presenta un mejor apoyo en el tramo de retorno y evita el desgaste y roturas de bordes, así como abombamientos en inflexiones por cara portante y pérdidas de utilización de la energía motriz.

Este tipo de bandas también se aplican donde los diámetros de polea son bajos, así como las distancias entre ejes y están disponibles en capacidades de hasta 2000 KN/m.

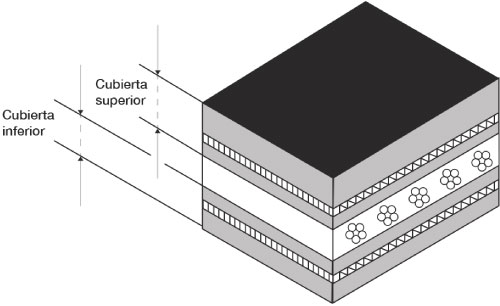

Bandas de Cable de Acero

Las fabricaciones se realizan para aplicaciones con exceso de tensión y se requiere mínima elongación. Las fabricaciones van desde ST 600 hasta ST 10,000 con diferentes calidades y espesores de cubiertas.

Especificaciones Técnicas

Tensión de Trabajo (KN/m) Diámetro de Cable (mm) Paso (mm) Ancho de la Banda (mm) Mínimo recomendado de Polea
600 650 750 800 900 1000 1050 1200 1400 1500 1600 1800 2000 2200 2400 A B C
No. de Cables
800 3.3 13.8 42 45 52 56 63 70 74 84 99 106 113 128 142 156 169 500 400 300
1000 4 15.3 37 40 47 50 56 63 66 76 89 96 102 115 128 141 151 630 500 400
1250 4.5 15.3 37 40 47 50 56 63 66 76 89 96 102 115 128 141 151 800 630 500
1400 4.8 15.3 37 40 47 50 56 63 66 76 89 96 102 115 128 141 151 800 630 500
1600 5.5 17.3 33 36 42 45 50 56 59 67 79 85 90 102 113 124 135 800 630 500
1800 5.9 17.3 33 36 42 45 50 56 59 67 79 85 90 102 113 124 135 1000 800 630
2500 7.4 19.4 30 32 37 40 45 50 52 60 70 75 81 91 101 111 119 1250 1000 800
3550 9.2 19.4 30 32 37 40 45 50 52 60 70 75 81 91 101 111 119 1400 1250 1000
4500 10.4 19.4 30 32 37 40 45 50 52 60 70 75 81 91 101 111 119 1600 1400 1250
